USB RS485 xLogix controller Modbus Master

Программируемы логический контроллер представляет собой устройство на базе PIC микроконтроллера. Встроенный интерпретатор языка с открытой архитектурой позволяет реализовывать решения по контролю и автоматизации, в различных сферах деятельности. Область применения контроллера - разработка устройств непрофессионалами в области программирования, промышленное, любительское и учебное использование.

Наличие ЖК экрана 16*2, кнопок, 3х реле, аналоговых (0-10В, 0-20Ма) и цифровых входов/выходов, поддержка большого количества интерфейсов - 1-Wire, Modbus RTU (Slave + Master), RS232, RS485. Все это позволяет создавать устройства для любой сферы деятельности - "из коробки". Возможность гибкого конфигурирования входов/выходов обеспечивает универсальность данного устройства и как следствие экономию средств.

Варианты применения:

• Контроллер вентиляционной установки
• Контроллер углекислого газа CO2
• Контроллер pH кислотности раствора
• Контроллер EC/TDS питательного раствора в системе гидропоники
• Климат-контроль
• Управление отоплением
• Автоматика для теплиц

Подключение датчиков:

• pH
• EC/TDS
• Температура и влажность (DHT22, SHT10, SHT20)
• CO2 - COzIR, MH-Z19, MH-Z16
• Температура DS18B20, термистор
• датчики уровня жидкости
• Аналоговые датчики 0-10В или 0-20ма

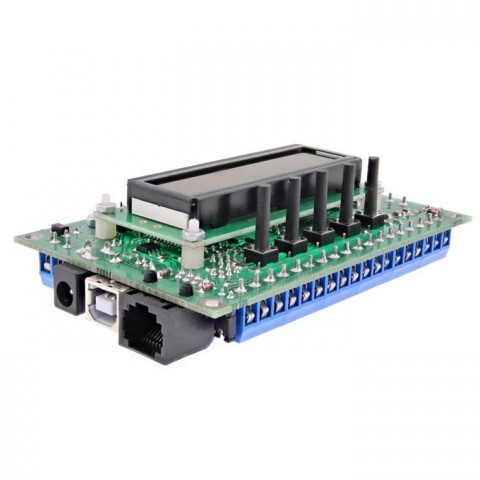

Конструктивно выполнен на печатной плате размерами 70*110 мм. С одной стороны расположен дисплей и клавиатура, а с другой все компоненты и клеммы для подключения. Питание осуществляется от нестабилизированного источника постоянного тока напряжением 8-15 вольт. Ток потребления не превышает 200мА. Входа/выхода мультиплексированы с различными функциональными блоками и конфигурация задается перемычками на плате и/или настройками из программы. Дополнительно могут быть подключены модули расширения памяти и интерфейсов.

Контроллер изначально программируется программой — загрузчиком один раз с помощью программатора. В дальнейшем загрузка и обновление PICµBASIC производится с помощью программы BOOTLOADER через порт USB. Обновление не затрагивает программу и данные пользователя.

Все выходы, подключенные к ножкам процессора, имеют нагрузочную способность не более 20мА. Напряжение на всех входах не должно превышать 5 вольт постоянного тока. Перемычками можно отключать/подключать периферийные модули или ножки процессора к выходным клеммам в зависимости от планируемого использования контроллера. Контраст дисплея регулируется переменным резистором .

Винтовые клеммы предназначены для включения в схему устройства пользователя и подачи питания. Предусмотрен выход питания напряжением 5вольт для питания модулей расширения. Дискретный ввод совместим по уровням с ТТЛ и КМОП при напряжении питания 5/3,3 Вольт. На аналоговый входы могут подаваться сигналы в диапазоне от 0 до 5 вольт, что соответствует дискретному представлению от 0 до 1023 единиц. АЦП работает в реальном времени, (с периодом около 40 мкС), но реальная дискретизация зависит от частоты считывания при помощи оператора ADC и зависит от длины цикла, в который это оператор включен. Модуль PWM может быть использован как аналоговый вывод.

Контроллер имеет следующие характеристики:
