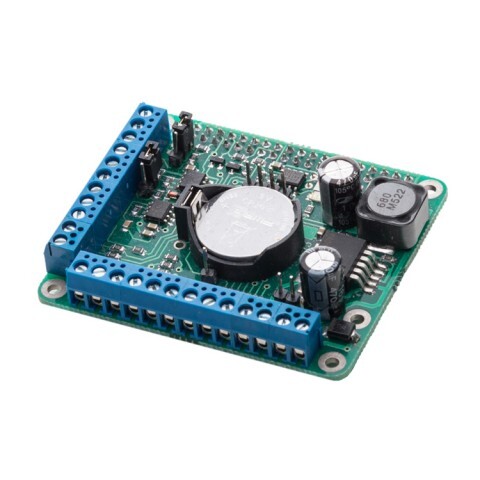

Плата расширения Raspberry PI RS485 RS232 MODBUS shield

PLC Shield - это многофункциональная плата расширения для Raspberry Pi для создания программируемого логического контроллера.

Необходимый компонент для системы умный дом на Raspberry Pi, автоматизации промышленных систем: вентиляции, теплиц, гидропоники или гроубокса.
- Оригинальный модуль Real Time Clock DS1307 с разъемом для установки батареи RTC. Литиевая батарейка входит в комплект, с которым модуль будет работать 3-4 года. С ОС Linux работает без дополнительного программного обеспечения. Обеспечивает правильную работу RTC, соединяясь с RPi через I2C интерфейс
Для старта необходимо один раз выполнить команды
sudo nano /boot/config.txt
чтобы изменить конфигурацию добавьте
dtoverlay=i2c-rtc,ds1307
- Источник питания для платы RASPBERRY PI от внешнего питания напряжением 12 вольт, что идеально подходит для многих инновационных проектов и встраиваемых приложений, систем управления и «умного дома».
- Отдельные клеммы интерфейса для подключения до семи различных датчиков с логическим выходом или выходом «сухой контакт». Входы имеют дополнительную защиту. При необходимости, могут быть настроены для индикации светодиодами, подключаемыми напрямую к выходам модуля.
- Отдельные клеммы выхода интерфейса для подключения до семи реле сразу к выходам модуля. Также могут использоваться, как выход сухой контакт.
- Отдельные клеммы для подключения датчика температуры DS18B20 - ESD-Protected 1-Wire Interface (Connected with GPIO04 of RPi)
- Отдельные клеммы для подключения датчика влажности и температуры DHT22 (AM2302) -ESD-Protected Interface (Connected with GPIO22 of RPi)
- Отдельные клеммы для подключения последовательного порта UART. На модуле установлена специальная схема согласования для непосредственного подключения к устройствам с пяти вольтовой логикой или с 3-х вольтовой логикой сигналов.
- Отдельные клеммы для подключения интерфейса RS485. Обеспечивается дальность связи до 1200 метров при скорости 9600 бод. Выполнена по полной стандартной схеме с автоматическим переключением прием/передача по окончанию передаваемых данных. На модуле имеется перемычка для включения/отключения терминирования линии. Приемопередатчик обеспечивает подключение до 32 ведомых устройств. С помощью стандартного программного обеспечения может поддерживаться стандарт MODBUS RTU RS 485.
- Отдельные клеммы выхода напряжения 5 вольт для питания дополнительных модулей
 Особенности RS485 1-wire DHT-22 shield для raspberry pi

• Часы реального времени RTC DS1307 со своей батареей

• Интерфейс UART 3 вольт / 5 вольт

• Интерфейс RS485 – полная стандартная схема для больших расстояний

• Интерфейс датчика температуры DS18B20

• Интерфейс датчика влажности DHT22 (AM2303)

• Семь логических входов сухой контакт или логических выходов в любой комбинации

• Семь мощных выходов для прямого подключения к реле

• Дополнительный выход питания 3,3/5 вольт

• Посадочное место для модуля радиомодема UART

Данный шилд позволит Вам на базе Raspberry Pi создавать системы автоматизации умного дома, теплицы, зимнего сада и гроубокса своими руками. Стоимость данного шилда намного ниже зарубежных аналогов, а функциональность и надежность превосходит их на порядок.
